集智新能源兩工位全自動平衡機，本裝置是用于測量新能源電機轉子動平衡的機電一體化設備，采用了以PLC作為主控機，完成測試修正相關計算及轉子相位控制，以觸摸屏作為人機交流界面，進行參數的設定以及對機器的操作，使操作變得非常簡便。

該款兩工位新能源電機轉子全自動平衡修正機采用PLC系統控制，對轉子參數的設定、轉子品種的錄入、不平衡量數據的處理，測量單元的工夾具置換、自動鉆削等工作都能很容易完成。同時還具有數據數據記錄的功能。

集智兩工位新能源電機轉子全自動平衡機設備主要特點如下：

1、在兼容范圍內的轉子，根據前工程傳遞的機種信號,無需更換工裝即可實現全自動換型。

2、不同軸徑、不同切削半徑、不同直徑、不同疊厚、不同支撐位置和不同軸長的轉子切換全自動化，無需手動調節機械部件。

3、測量與切削工位的搬運動作獨立，在切削的同時不影響上料操作，加快節拍。

4、系統集成標準轉子制作功能，可由用戶自行制作標準轉子。

5、具備吸鐵屑通道切換功能，充分利用吸塵器吸力。

6、具備電對刀功能，用戶可實現一鍵自動對刀。

7、切削電機為伺服電機，可以針對不同的材料設置切削轉速。

8、定標功能開放給用戶，定標結果系統自動判定（“優秀”，“良好”，“較差”）。

9、軟件開放大量參數，新品種調試可由用戶自行完成，無需增加額外成本。

10、支持MAS系統，動平衡可與產線PLC進行通訊，以達到數據交互與動作連接。通訊協議依據TCP/IP

平衡測量與切削工位的搬運動作獨立，可全自動換型

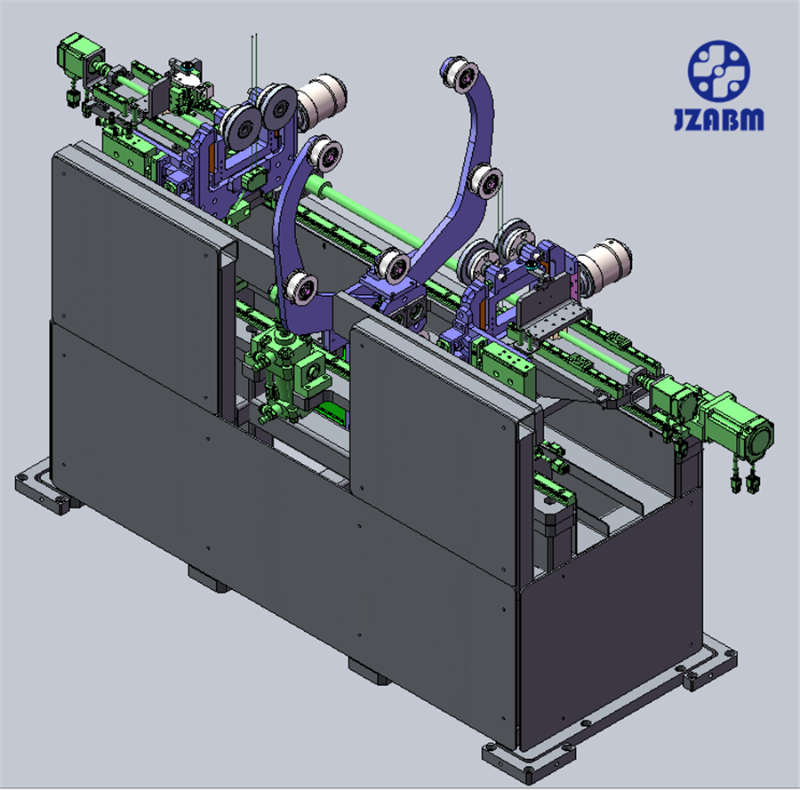

新能源電機轉子動平衡設備諸單元：

平衡測量支撐部/驅動部

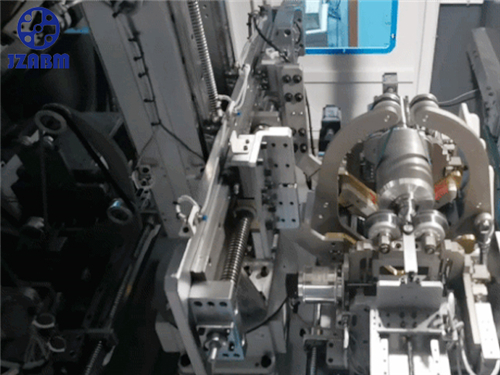

新能源電機全自動平衡機的搬運機械手

平衡修正部

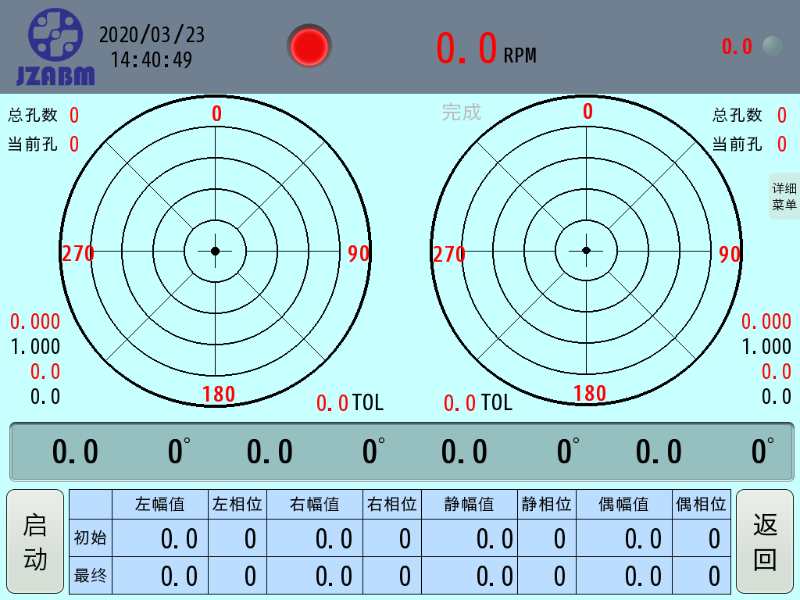

新能源電機平衡機觸控屏測試界面

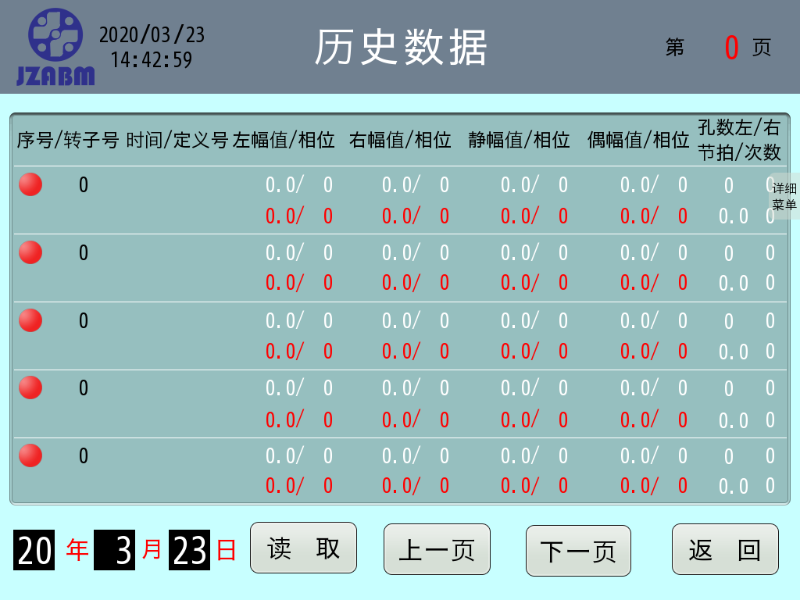

轉子歷史數據界面

兩工位新能源電機轉子全自動平衡機設備參數如下：

1、設備整體尺寸

長×高×深：2400(長)X2000(高)X2400(深)

2、設備性能參數

轉子重量范圍—————————5~30kg

最小可達剩余不平衡度—————≤0.1gmm/kg

不平衡量減少率————————≥95%

一次去重率——————————≥90%

平衡等級———————————G1.0~G2.5

3、節拍參數

60秒(單邊6個鉆孔)

設備節拍與轉子初始量與合格量密切相關，主要體現在鉆孔數量上，數量越多，節拍越慢。

集智研發團隊成員來自浙江大學、西安交大等高校，具備強大的軟件開發能力、機械結構設計能力，解決了精密速度傳感器設計、精確定位、數學模型建立、自動對刀與進刀、動態密度補償?shù)入y題，擁有全套系統知識產權，可隨時修改、隨時優化、隨時完善平衡機相應解決方案。
