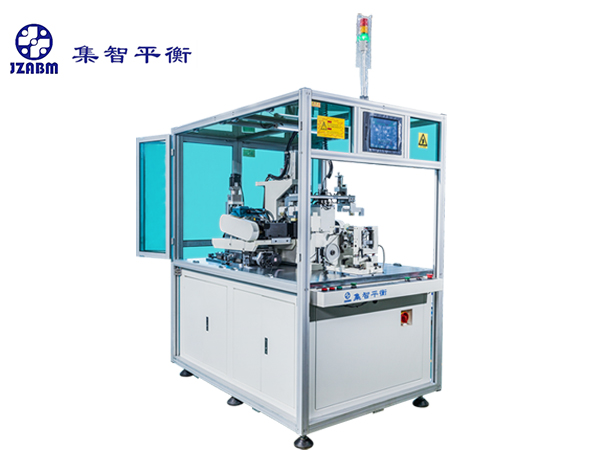

外轉子結構電機轉子慣量、輸出力矩和輸出功率比都較高，零部件數量相對較多，同時無刷外轉子電機具有節省空間，設計緊湊且美觀的特點；針對無刷外轉子，杭州集智研發有臥式兩工位外轉子平衡機 ，適用的轉子直徑范圍30-60mm，它通過特定的工裝來達到方便快速換型的要求。測試機的節拍一般可以在5.5s以內，可對外轉子工件全自動平衡測量及去重，簡單培訓即可上崗操。今天集智小編帶大家簡單了解該款臥式兩工位 外轉子平衡機的工作流程。

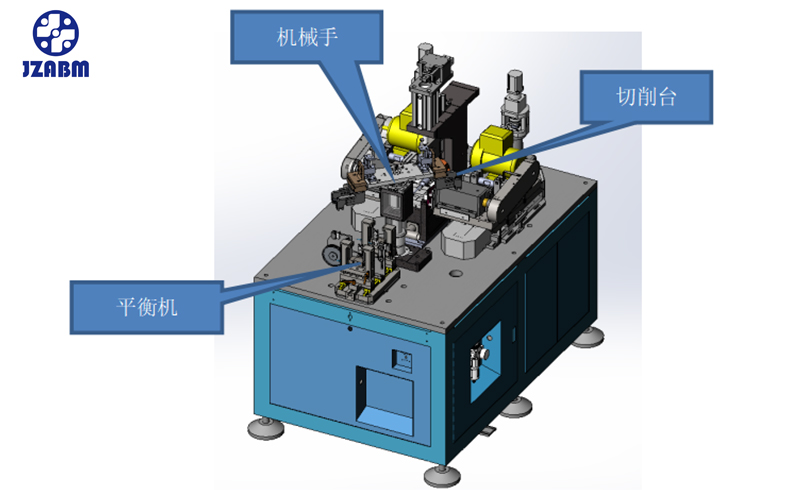

臥式兩工位外轉子平衡機，設備主要由測試機，切削臺，機械手組成。 今天集智小編帶大家簡單了解該款臥式兩工位外轉子平衡機。

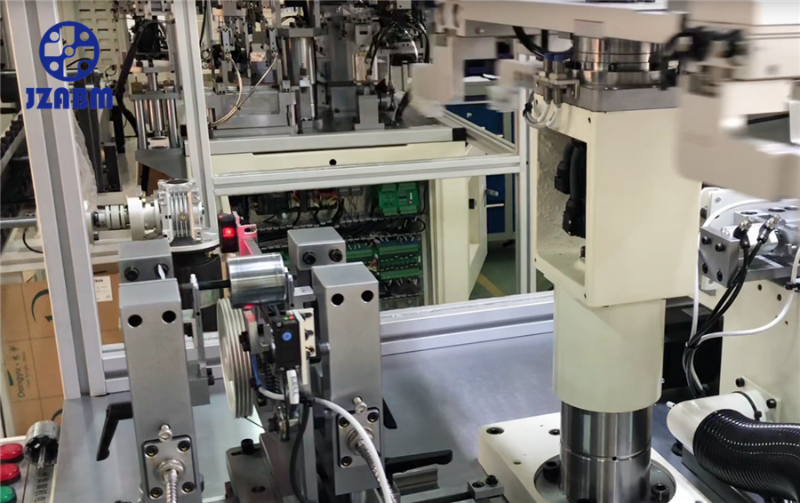

臥式兩工位外轉子平衡機工作流程：

1、先將轉子放置在測試臺上；

2、測試臺測量出轉子的初始不平衡量的大小與角度；

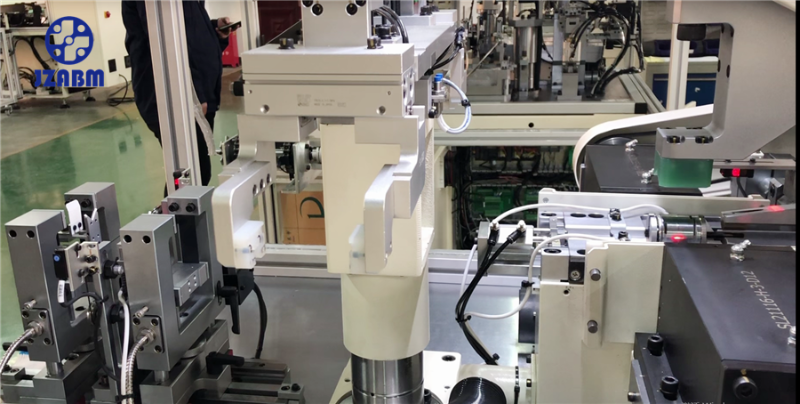

3、機械手將轉子搬運至切削臺；

4、切削臺修正轉子的不平衡量；

5、機械手將修正后的轉子搬運至測試臺；

6、測試臺測量出修正后轉子的不平衡量與角度；

7、根據測試臺的測試結果，判斷良品與不良品。

臥式兩工位外轉子平衡機設備特點如下：

1、適用于轉子生產線節拍快的場合；

2、測試數據處理，修正量的控制，全部實行數字處理，可進行精確的測試和修正；

3、可依據客戶要求進行定制；

4、性價比高。

臥式外轉子動平衡機設備性能如下：

1、適用轉子： 外徑：D30mm-D60mm

                     疊高：30mm-100mm

                      軸長：＜200mm （必須雙出軸）

2、節拍：13S（特殊情況以實物或圖紙?jiān)u估為準）。

3、良品率: 一次修正通過率80%以上，一次去重率90％以上。

4、測定轉速：2100rpm

杭州集智研發團隊成員來自浙江大學、西安交大等高校，具備強大的軟件開發能力、機械結構設計能力，解決了精密速度傳感器設計、精確定位、數學模型建立、自動對刀與進刀、動態密度補償?shù)入y題，擁有全套系統知識產權，可隨時修改、隨時優化、隨時完善平衡機相應解決方案。
